# 数据通路 - 单总线结构
数据通路：数据在功能部件之间传送的路径
信息从哪里开始，中间经过哪些部件，最后传到哪里
由控制部件产生的控制信号建立数据通路
数据通路的基本结构：

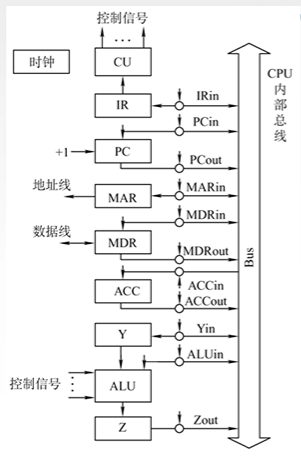

- CPU 内部单总线方式
- CPU 内部多总线方式
- 专用数据通路方式
内部总线是指同一部件，如 CPU 内部连接各寄存器及运算部件之间的总线；
系统总线是指同一台计算机系统的各部件，如 CPU、内存、通道和各类 I/O 接口间互相连接的总线
- 寄存器之间数据传送
- 比如 PC 内容送至 MAR，实现传送操作的流程及控制信号为：
- PC->Bus，PCout 有效，PC 内容送总线
- Bus->MAR，MARin 有效，总线内容送 MAR
- 也可写为：(PC)->Bus->MAR，重要的是描述清楚数据流向，且要注明哪些控制信号有效
- 比如 PC 内容送至 MAR，实现传送操作的流程及控制信号为：
- 主存与 CPU 之间的数据传送
- 比如 CPU 从主存读取指令，实现传送操作的流程及控制信号为：
- (PC)->Bus->MAR，PCout 和 MARin 有效，现行指令地址 ->MAR
- 1->R，CU 发读命令 (通过控制总线发出)
- MEM (MAR)->MDR，MDRin 有效
- MDR->Bus->IR，MDRout 和 IRin 有效，现行指令 ->IR
- 比如 CPU 从主存读取指令，实现传送操作的流程及控制信号为：
- 执行算数或逻辑运算
- 比如一条加法指令，微操作序列及控制信号为：
- Ad (IR)->Bus->MAR，MDRout 和 MARin 有效（或 AdIRout 和 MARin 有效）
- 1->R，CU 发读命令
- MEM (MAR)-> 数据线 ->MDR，MDRin 有效
- MDR->Bus->Y，MDRout 和 Yin 有效，操作数 ->Y
- (ACC)+(Y)->Z，ACCout 和 ALUin 有效，CU 向 ALU 发送加命令
- Z->ACC，Zout 和 ACCin 有效，结果 ->ACC
- 比如一条加法指令，微操作序列及控制信号为：
例题：

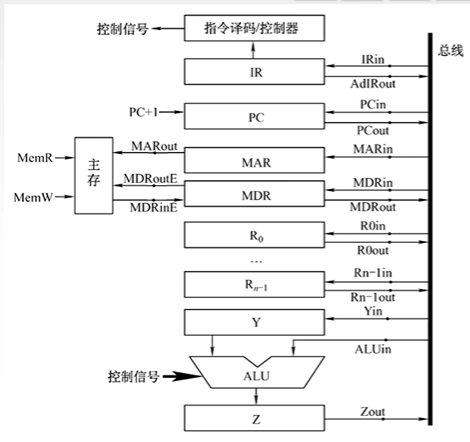

设有如图所示的单总线结构，分析指令 ADD (R0)，R1 的指令流程和控制信号
注：(R0) 代表需要一次间接寻址，即 R0 中存放的是操作数地址
- 分析指令功能和指令周期
- 功能：((R0))+(R1)->(R0)
- 取指周期、间址周期、执行周期
- 写出各阶段的指令流程
取指周期：公共操作
| 时序 | 微操作 | 有效控制信号 |
|---|---|---|
| 1 | (PC)->MAR | PCout,MARin |
| 2 | M(MAR)->MDR | MemR,MARout,MDRinE |
| 3 | (MDR)->IR | MDRout,IRin |
| 4 | 指令译码 | |
| 5 | (PC)+1->PC |
间址周期：完成取数操作，被加数在主存中，加数已经放在寄存器 R1 中
| 时序 | 微操作 | 有效控制信号 |
|---|---|---|
| 1 | (R0)->MAR | R0out,MARin |
| 2 | M(MAR)->MDR | MemR,MARout,MDRinE |
| 3 | (MDR)->Y | MDRout,Yin |
执行周期：完成取数操作，被加数在主存中，加数已经放在寄存器 R1 中
| 时序 | 微操作 | 有效控制信号 |
|---|---|---|
| 1 | (R1)+(Y)->Z | R1out,ALUin,CU 向 ALU 发 ADD 控制信号 |
| 2 | (Z)->MDR | Zout,MDRin |
| 3 | (MDR)->M(MAR) | MemW,MDRoutE,MARout |

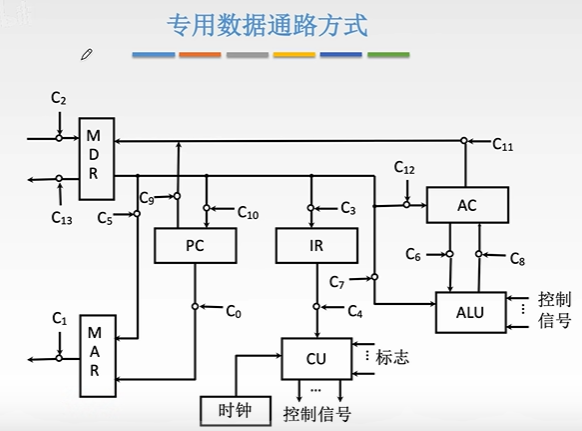

# 数据通路 - 专用通路结构
# 取指周期
- (PC)->MAR，C0 有效
- (MAR)-> 主存，C 有效
- 1->R，控制单元向主存发送读命令
- M (MAR)->MDR，C2 有效
- (MDR)->IR，C3 有效
- (PC)+1->PC
- Op (IR)->CU，C4 有效
例题：
上图是一个简化了的 CPU 与主存连接结构示意图 (图中省略了所有的多路选择器)。其中有一个累加寄存器 (ACC)，一个状态数据寄存器和其他 4 个寄存器：主存地址寄存器 (MAR)、主存数据寄存器 (MDR)、程序寄存器 (PC) 和指令寄存器 (IR)，各部分及其之间的连线表示数据通路，箭头表示信息传递方向。要求：
- 请写出图中 a、b、c、d，4 个寄存器的名称
- d 能自动 + 1，d 为 PC
- PC 内容是地址，送 MAR，故 c 为 MAR
- b 与微操作信号发生器相连，是 IR
- 与主存相连的寄存器是 MAR 和 MDR，c 是 MAR，则 a 是 MDR
- 简述图中取指令的数据通路
- (PC)->MAR
- M(MAR)->MDR
- MDR->IR
- OP (IR)-> 微操作信号发生器 (可写)
- (PC)+1->PC (可写)
- 简述数据在运算器和主存之间进行存 / 取访问
- 存 / 取的数据放入 ACC 中，设数据地址已放入 MAR 中，
- 取：M (MAR)->MDR；MDR)->ALU->ACC
- 存：(ACC)->MDR；(MDR)->M (MAR)
- 存 / 取的数据放入 ACC 中，设数据地址已放入 MAR 中，
- 简述完成指令 LDA X 的数据通路 (X 为主存地址，LDA 的功能为 (X)->ACC)
- X->MAR
- M(MAR)->MDR
- (MDR)->ALU->ACC
- 简述完成指令 ADD Y 的数据通路 (Y 为主存地址，ADD 的功能为 (ACC)+(Y)->ACC)
- Y->MAR
- M(MAR)->MDR
- (MDR)->ALU；(ACC)->ALU；ALU 执行加法
- (ALU)->ACC
- 简述完成指令 STA Z 的数据通路 (Z 为主存地址，STA 的功能为 (ACC)->Z)
- Z->MAR
- (ACC)->MDR
- (MDR)->M(MAR)
