# CPU 的功能与基本结构
# CPU 的功能
- 指令控制。完成取指令、分析指令和执行指令的操作，即程序的顺序控制
- 操作控制。一条指令的功能往往是由若干操作信号的组合来实现的，CPU 管理并产生由内存取出的每条指令的操作信号，把各种操作信号送往相应的部件，从而控制这些部件按指令的要求进行动作
- 时间控制。对各种操作加以时间上的控制。时间控制要为每条指令按时间顺序提供应有的控制信号。
- 数据加工。对数据进行算数和逻辑运算
- 中断处理。对计算机运行过程中出现的异常情况和特殊请求进行处理
# 运算器与控制器的功能
运算器：对数据进行加工
控制器：协调并控制计算机各部分执行程序的指令序列，基本功能包括取指令、分析指令、执行指令
取指令：自动形成指令地址，自动发出取指令的命令
分析指令：操作码译码 (分析本条指令要完成什么操作)；产生操作数的有效地址
执行指令：根据分析指令得到的 "操作命令" 和 "操作数地址"，形成操作信号控制序列，控制运算器、存储器以及 I/O 设备完成相应的操作
中断处理：管理总线及输入输出；处理异常情况 (如掉线) 和特殊请求 (如打印机请求打印一行字符)
# 运算器的基本结构
- 算数逻辑单元：主要功能是进行算术 / 逻辑运算
- 通用寄存器组：如 AX，BX，CX，DX，SP 等，用于存放操作数 (包括源操作数、目的操作数及中间结果) 和各种地址信息等。SP 是堆栈指针，用于指示栈顶的地址
- 暂存寄存器：用于暂存从主存读来的数据，这个数据不能存放在通用寄存器中，否则会破坏其原有数据
- 如：两个操作数分别来自主存和 R0，最后结果存回 R0，那么从主存中取来的操作数直接放入暂存器，就不会破坏运算前 R0 的内容
- 累加寄存器：它是一个通用寄存器，用于暂时存放 ALU 运算的结果信息，用于实现加法运算
- 程序状态字寄存器：保留由算术逻辑运算指令或测试指令的结果而建立的各种状态信息，如溢出标志 (OP)、符号标志 (SF)、零标志 (ZF)、进位标志 (CF) 等。PSW 中的这些位参与并决定微操作的形成
- 移位器：对运算结果进行移位运算
- 计数器：控制乘除运算的操作步数
专用数据通路方式：根据指令过程中的数据和地址的流动方向安排连接线路
如果直接用导线连接，相当于多个寄存器同时并且一直向 ALU 传输数据
解决方法：
使用多路选择器根据控制信号选择一路输出
用三态门可以控制每一路是否输出
性能较高，基本不存在数据冲突现象，但结构复杂，硬件量大，不易实现
CPU 内部单总线：将所有寄存器的输入端与输出端都连接到一条公共的通路上
- 结构简单，容易实现，但数据传输存在较多冲突的现象，性能较低
# 控制器的基本结构
- 程序计数器 PC：用于指出下一条指令在主存中的存放地址。CPU 就是根据 PC 的内容去主存中取指令的。因程序中指令 (通常) 是顺序执行的，所以 PC 有自增功能
- 指令寄存器 IR：用于保存当前正在执行的那条指令
- 指令译码器：仅对操作码字段进行译码，向控制器提供特定的操作信号
- 微操作信号发生器：根据 IR 的内容 (指令)、PSW 的内容 (状态信息) 及时序信号，产生控制整个计算机系统所需的各种控制信号，其结构由组合逻辑型和存储逻辑型两种
- 时序系统：用于产生各种时序信号，它们都是由统一时钟 (CLOCK) 分频得到
- 存储器地址寄存器 MAR：用于存放所要访问的主存单元的地址
- 存储器数据寄存器 MDR：用于存放向主存写入的信息或从主存中读出的信息
用户可见寄存器：通用寄存器、程序状态字寄存器 PSW、程序计数器 PC
用户不可见寄存器：MAR、MDR、IR、暂存寄存器
# 指令周期的数据流

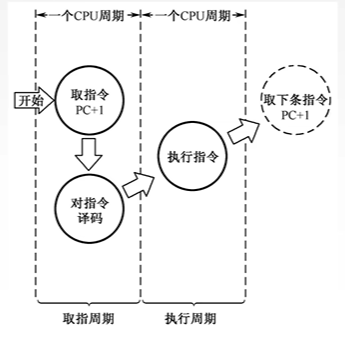

指令周期：CPU 从主存中每取出并执行一条指令所需的全部时间
指令周期常常用若干个机器周期来表示，机器周期又叫 CPU 周期
一个机器周期又包含若干时钟周期 (也称节拍、T 周期或 CPU 时钟周期，它是 CPU 操作的最基本单位)
每个指令周期内机器周期数可以不等，每个机器周期内的节拍数也可以不等
- 空指令：指令周期 = 取址周期
- 加法指令 ADD：指令周期 = 取址周期 + 执行周期
- 乘法指令 MUL：指令周期 = 取址周期 + 执行周期 (更长)
- 具有间接寻址的指令：指令周期 = 取址周期 + 间址周期 + 执行周期
- 带有中断周期的指令：指令周期 = 取址周期 + 间址周期 + 执行周期 + 中断周期
取址周期、间址周期、执行周期、中断周期都有 CPU 访存操作，只是访问的目的不同。
取址周期是为了取指令，间址周期是为了取有效地址，执行周期是为了取操作数，中断周期是为了保存程序断点
# 取指周期数据流
- 当前指令地址送至存储器地址寄存器，记作：(PC)->MAR
- CU 发出控制信号，经控制总线传到主存，这里是读信号，记作：1->R
- 将 MAR 所指主存中的内容经数据总线送入 MDR，记作：M (MAR)->MDR
- CU 发出控制信号，形成下一条指令地址，记作：(PC)+1->PC
# 间指周期数据流
- 将指令的地址码送入 MAR，记作：Ad (IR)->MAR 或 Ad (MDR)->MAR
- CU 发出控制信号，启动主存做读操作，记作：1->R
- 将 MAR 所指主存中的内容经数据总线送入 MDR，记作：M (MAR)->MDR
- 将有效地址送至指令的地址码字段，记作：(MDR)->Ad (IR)
# 执行周期数据流
执行周期的任务是根据 IR 中的指令字的操作码和操作数通过 ALU 操作产生执行结果。不同指令的执行结果不同，因此没有统一数据流向
# 中断周期数据流
中断：暂停当前任务去完成其他任务
为了能恢复当前任务，需要保存断点。一般使用堆栈来保存断点，这里用 SP 表示栈顶地址，假设 SP 指向栈顶元素，进栈操作是先修改指针，后存入数据。
- CU 控制将 SP 减 1，修改后的地址送入 MAR，记作：(SP)-1->SP,(SP)->MAR。本质上是将断点存入某个存储单元，假设其地址为 a，故可记作：a->MAR
- CU 发出控制信号，启动主存做写操作，记作：1->W
- 将断点 (PC 内容) 送入 MDR，记作：(PC)->MDR
- CU 控制将中断服务程序的入口地址 (由向量地址形成部件产生) 送入 PC，记作：向量地址 ->PC
# 指令执行方案
一个指令周期通常要包括几个时间段 (执行步骤)，每个步骤完成指令的一部分功能，几个依次执行的步骤完成这条指令的全部功能
单指令周期
- 对所有指令都选用相同的执行时间来完成。指令之间串行执行；指令周期取决于执行时间最长的指令的执行时间。
- 对于那些本来可以更短时间内完成的指令，要使用这个较长的周期来完成，会降低整个系统的运行速度
多指令周期
- 对不同类型的指令选用不同的执行步骤来完成。
- 指令之间串行执行；可选用不同个数的时钟周期来完成不同指令的执行过程
- 需要更复杂的硬件设计
流水线方案
- 在每一个时钟周期启动一条指令，尽量让多条指令同时运行，但各自处在不同的执行步骤中。
- 指令之间并行运行
