计算机组成原理 408-4-3&4

# 高级语言与机器级代码之间的对应

# x86 汇编语言指令基础

指令的作用：改变程序执行流、处理数据

指令格式：操作码 + 地址码

数据在哪：寄存器、主存、指令

• mov 指令功能：将源操作数 s 复制到目的操作 d 所指的位置
  • mov 目的操作数 d，源操作数
  • mov eax,ebx：将寄存器 ebx 的值复制到寄存器 eax
  • mov eax,5：将立即数 5 复制到寄存器 eax
  • mov eax,dword ptr [af996h]：将内存地址 af996h 所指的 32bit 复制到寄存器 eax
  • mov byte ptr [af996h],5：将立即数 5 复制到内存地址 af996h 所指的一字节中

指明内存读写长度：

• dword ptr—— 双字，32bit
• word ptr—— 单字，16bit
• byte ptr—— 字节，8bit
• 若未指明主存读写长度，默认 32bit

x86 架构 CPU 有哪些寄存器（每个寄存器都是 32bit）：

• 通用寄存器：EAX,EBX,ECX,EDX（X = 未知）
• 变址寄存器 (ESI,EDI,S=Source,D=Destination)：变址寄存器可用于线性表、字符串的处理
• 堆栈寄存器：用于实现函数调用
  • 堆栈基指针 (EBP)
  • 堆栈顶指针 (ESP)

# 常用 x86 汇编指令

# 算数运算指令

算术运算：加、减、乘、除、取负数、自增 ++、自减 --

• 加：add d,s (计算 d+s，结果存入 d)
• 减：sub d,s (计算 d-s，结果存入 d)
• 乘：mul d,s (无符号数 d*s，乘积存入 d)；imul d,s (有符号数 d*s，乘积存入 d)
• 除：div d,s (无符号数除法 edx:eax/s，商存入 eax，余数存入 edx)；idiv d,s (有符号数除法 edx:eax/s，商存入 eax，余数存入 edx)
• 取负数：neg d (将 d 取负数，存入 d)
• 自增 ++：inc d (将 d++，结果存入 d)
• 自减 --：dec d (将 d--，结果存入 d)

# 逻辑运算指令

逻辑运算：与、或、非、异或、左移、右移

• 与：and d,s (将 d,s 逐位相与，结果放到 d)
• 或：or d,s (将 d,s 逐位相或，结果放到 d)
• 非：not d (将 d 逐位取反，结果放到 d)
• 异或：xor d,s (将 d,s 逐位异或，结果放到 d)
• 左移：shl d,s (将 d 逻辑左移 s 位，结果放到 d (通常 s 为常量))
• 右移：shr d,s (将 d 逻辑右移 s 位，结果放到 d (通常 s 为常量))

# 其他指令

用于实现分支结构、循环结构的指令：cmp,test,jmp,jxxx

用于实现函数调用的指令：push,pop,call,ret

用于实现数据转移的指令：mov

# AT&T 格式和 Intel 格式

AT&T 格式：Unix、Linux 的常用格式

Intel 格式：Windows 的常用格式

# 选择语句机器级表示

无条件转移指令：

• jmp <地址>（PC 无条件转移至 < 地址 >）

• jmp 128（<地址> 可以用常数给出）

• jmp eax（<地址> 可以来源于寄存器）

• jmp [999]（< 地址 > 可以来源于主存）

• jmp NEXT（<地址> 可以用标号锚定）

可以用标号锚定位置，如 NEXT:(特征 —— 有冒号，名字可以自己取)

条件转移指令 ——jxxx

• je <地址>（jump when equal，若 a==b 则跳转）
• jne <地址>（jump when not equal，若 a!=b 则跳转）
• jg <地址>（jump when greater than，若 a>b 则跳转）
• jge <地址>（jump when greater than or equal to，若 a>=b 则跳转）
• jl <地址>（jump when less than，若 a<b 则跳转）
• jle <地址>（jump when less than or equal to，若 a<=b 则跳转）

条件转移指令一般要和 cmp 指令一起使用，cmp a,b（比较 a，b 两个数）

套路：

cmp eax,ebx #比较寄存器eax和ebx里的值
jg NEXT:    #若eax>ebx，则跳转到NEXT:

实例：

//C语言
if(a>b){
    c=a;
} else {
    c=b;
}

转为汇编语言：

mov eax,7     #假设变量a==7，存入eax
mov ebx,6     #假设变量b==6，存入ebx
cmp eax,ebx   #比较变量a和b
jg NEXT:      #若a>b，转移到NEXT:
mov ecx,eax   #假设用ecx存储变量c，令c=b
jmp END:      #无条件跳转到END:
NEXT:
mov ecx,eax   #假设用ecx存储变量c，令c=a
END:

扩展：cmp 指令底层原理

本质进行减法，生成 OF (溢出标志)，SF (符号标志)，ZF (零标志)，CF (进位 / 错位标志)，根据这些标志来判断哪边大，哪边小

# 循环语句的机器级表示

例子：

//C语言
int result=0;
for(int i=1;i<=100;i++){
    result+=i;
}//求1+2+3+...+100的和

转为汇编语言：

mov eax,0  #用eax保存result，初值为0
mov edx,1  #用edx保存i，初值为1
cmp edx,100  #比较i和100
jg L2      #若i>100,跳转到L2执行
L1:         #循环主题
add eax,edx #实现result+=i
inc edx    #inc自增指令，实现i++
cmp edx,100 #i和100
jle L1      #若i<=100,跳转到L1执行
L2:         #跳出循环主体

用转移类指令实现循环，需要 4 个部分组成：

• 循环前的初始化
• 是否直接跳过循环
• 循环主体
• 是否继续循环

用 loop 指令实现循环

for(int i=500;i>0;i--){
    //do something
} //循环500轮

转为汇编

mov ecx,500 #用ecx作为循环计数器
Looptop:    #循环的开始
...
做某些处理
...
loop LoopTop #ecx--,若ecx!=0,跳转到Looptop

理论上，用 loop 指令实现的功能一定能用条件转移指令实现

使用 loop 指令可能会使代码更清晰简洁

loopnz—— 当 ecx!=0 && ZF==0 时，继续循环

loopz—— 当 ecx!=0 && ZF==1 时，继续循环

# 函数调用机器级表示 (Call,ret 指令)

函数的栈帧：保存函数大括号定义的局部变量、保存函数调用相关的信息

当前正在执行的函数栈帧，位于栈顶

x86 汇编语言的函数调用

int add(int x,int y){
    return x+y;
}
int caller(){
    int temp1=125;
    int temp2=80;
    int sum=add(temp1,temp2);
    return sum
}

转为汇编语言

caller:
push ebp
mov ebp,esp
sub esp,24
mov [ebp-12],125
mov [ebp-8],80
mov eax,[ebp-8]
mov [esp+4],eax
mov eax,[ebp-12]
mov esp,eax
call add
mov [ebp-4],eax
mov eax,[ebp-4]
leave
ret

add:
push ebp
mov ebp,esp
mov eax,[ebp+12]
mov eax,[ebp+8]
add eax,edx
leave
ret

函数调用指令：call <函数名>

函数返回指令：ret

call 指令作用：

• 将 IP 旧值压栈保存 (保存在函数的栈帧顶部)
• 设置 IP 新值，无条件转移至被调用函数的第一条指令

ret 指令作用：从函数的栈帧顶部找到 IP 旧值，将其出栈并恢复 IP 寄存器

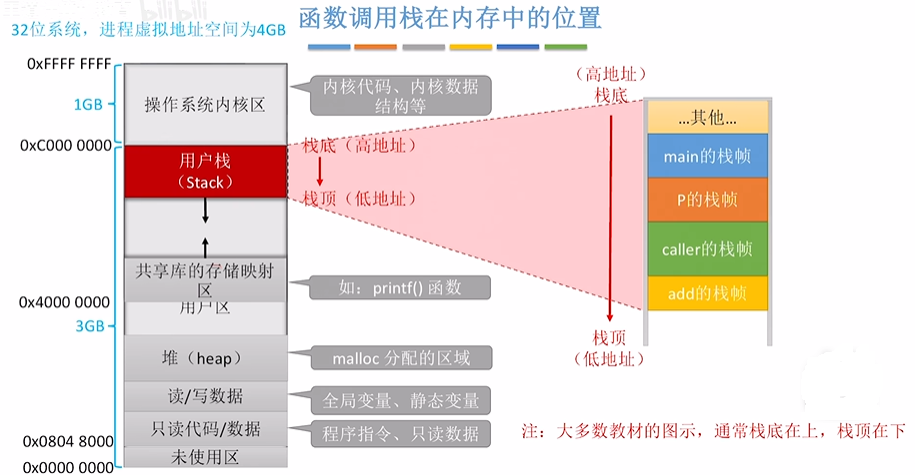

# 如何访问栈帧

标记帧栈范围：EBP、ESP 寄存器

ebp：指向当前栈帧的 "底部"，esp：指向当前栈帧的 "顶部"

注：在 x86 系统当中，默认以 4 字节为栈的操作单位

对栈帧内数据的访问，都是基于 ebp，esp 进行的

# 访问栈帧数据：push、pop 指令

push、pop 指令实现入栈、出栈操作，x86 默认以 4 字节为单位，指令格式如下：
Push x—— 先让 esp 减 4，再将 x 放入

Pop y—— 栈顶元素出栈写入 y，在让 esp 加 4

注：x 可以是立即数、寄存器、主存地址；y 可以是寄存器、主存地址

push eax  #将寄存器eax的值压栈
push 985  #将立即数985压栈
push [ebp+8] #将主存地址[ebp+8]里的数据压栈
pop eax   #栈顶元素出栈，写入寄存器eax
pop [ebp+8] #栈顶元素出栈，写入主存地址[ebp+8]

# 访问栈帧数据：mov 指令

sub esp,12     #栈顶指针-12
mov [esp+8],eax #将eax的值复制到主存[esp+8]
mov [esp+4],985 #将985复制到主存[esp+4]
mov eax,[ebp+8] #将主存[esp+8]的值复制到eax
mov [esp],eax   #将eax的值复制到主存[esp]
add esp,8       #栈顶指针+8

• 可以用 mov 指令，结合 esp、ebp 指针访问栈帧数据
• 可以用减法 / 加法指令，即 sub/add 修改栈顶指针 esp 的值

# 如何切换栈帧

call 指令作用：

• 将 IP 旧值压栈保存 (效果相当于 (push IP))
• 设置 IP 新值，无条件转移至被调用函数的第一条指令 (效果相当于 jmp add)

add:
push ebp      #保存上一层函数的栈帧基址(esp旧值)
mov ebp,esp   #设置当前函数的栈帧基址(ebp新值)
# 这两条指令等价于enter指令
mov esp,ebp   #让esp指向当前栈帧的底部
pop ebp       #将esp所指元素出栈，写入寄存器ebp
# 这两条指令等价于leave指令

ret 指令作用：

从函数的栈帧顶部找到 IP 旧值，将其出栈并恢复 IP 寄存器

# 如何传递参数与返回值

• 栈帧底部一定是上一层栈帧基址 (ebp 旧址)

• 栈帧顶部一定是返回地址 (当前函数的栈帧除外)

• 通常将局部变量集中存储在栈帧底部区域，C 语言中越靠前定义的局部变量越靠近栈顶

• 通常将调用参数集中存储在栈帧顶部区域，参数列表中越靠前的参数越靠近栈顶

• gcc 编译器将每个栈帧大小设置为 16B 的整数倍 (当前函数的栈帧除外)，因此栈帧内可能出现空闲未使用区域

自底向顶的栈帧包含内容：

# CISC 和 RISC

CISC:Complex Instruction Set Computer（复杂指令集计算机）

• 设计思路：一条指令完成一个复杂的基本功能

• 代表架构：x86 架构，主要用于笔记本、台式机等

• 80-20 规律：典型程序中 80% 的语句仅仅使用处理机中 20% 的指令

RISC:Reduced Instruction Set Computer（精简指令集计算机）

• 设计思路：一条指令完成一个基本 "动作"；多条指令组合完成一个复杂的基本功能
• 代表：ARM 架构，主要用于手机、平板等

例子：

设计一套能实现整数、矩阵加 / 减 / 乘运算的指令集：

CISC 思路：除了提供整数的加减乘除指令之外，还提供矩阵的加法指令、矩阵的减法指令、矩阵的乘法指令

一条指令可以由一个专门的电路完成

有的复杂指令用纯硬件实现很困难 -> 采用存储程序的设计思想，由一个比较通用的电路配合存储部件完成一条指令

RISC 思路：只提供整数的加减乘指令

一条指令一个电路，电路设计相对简单，功耗更低。"并行"，"流水线"

乘法指令可以访存，一定是 CISC
